关于地图活动镜头
相关插件
基于核心：
◆Drill_CoreOfBallistics 数学模型 - 弹道核心
◆Drill_CoreOfInput 系统 - 输入设备核心
插件本体：
◆Drill_LayerCamera 地图 - 活动地图镜头
大部分镜头的控制方法，插件信息和插件示例 里面都有说明。
名词索引
以下你可以按住ctrl键点击下面的词，可以直接定位到想了解的名词：
| 地图活动镜头 | 地图镜头 图层与镜头 镜头架 |
| 镜头模式 | 自动模式 观光模式 固定看向 |
| 叠加变化 | 旋转 缩放 翻转 |
| 高级功能 | 镜头墙 镜头墙摆放说明 视野触发 |
插件关系
地图镜头的插件关系如下。镜头与其他插件都可以断开，属于被扩展关系。
（地图相关插件需要主动适配 活动镜头 ，由于数量很多，这里只列举部分）
地图活动镜头
定义
1）地图镜头
地图镜头： 指只作用于地图界面的镜头，你能对镜头进行各项操作。
镜头的最底层可控制 平移、缩放、旋转 这三个属性。
随着功能的不同，被划分成了镜头架、镜头模式、叠加变化等各项功能。
2）基本功能
你可以控制 开启/关闭/暂停/继续 镜头。
3）示例位置
示例中的 地图管理层 有镜头的相关属性介绍。
也对应连接到体积管理层、地图UI管理层。
图层与镜头
1）debug功能
在插件中，勾选debug参数即可开启测试内容。
开启debug功能后，可以看到 白、橙、黄、红、蓝 五种线圈，用于对齐位置。
白：地图界面的下层贴图。
橙：地图界面的中层贴图。
黄：地图界面的上层贴图。
红：地图界面的图片层贴图。
蓝：地图界面的最顶层贴图。
白矩形 表示镜头架的初始位置；
五矩形 表示静止的五个方块，发生变换时一定会错位。（比对用）
四个边角 用于对齐镜头的 平移、缩放、旋转 情况；
圆圈 用于对齐鼠标落在镜头外图层的位置；
十字 用于对齐鼠标的真实位置；
如果某一层颜色的贴图在你的游戏中发生了不合理的偏移，可以及时告诉作者我。
（对齐是个大问题，作者我反复修改调整镜头插件，整理了大量数学变换公式，终于能在大部分情况下对齐了。）

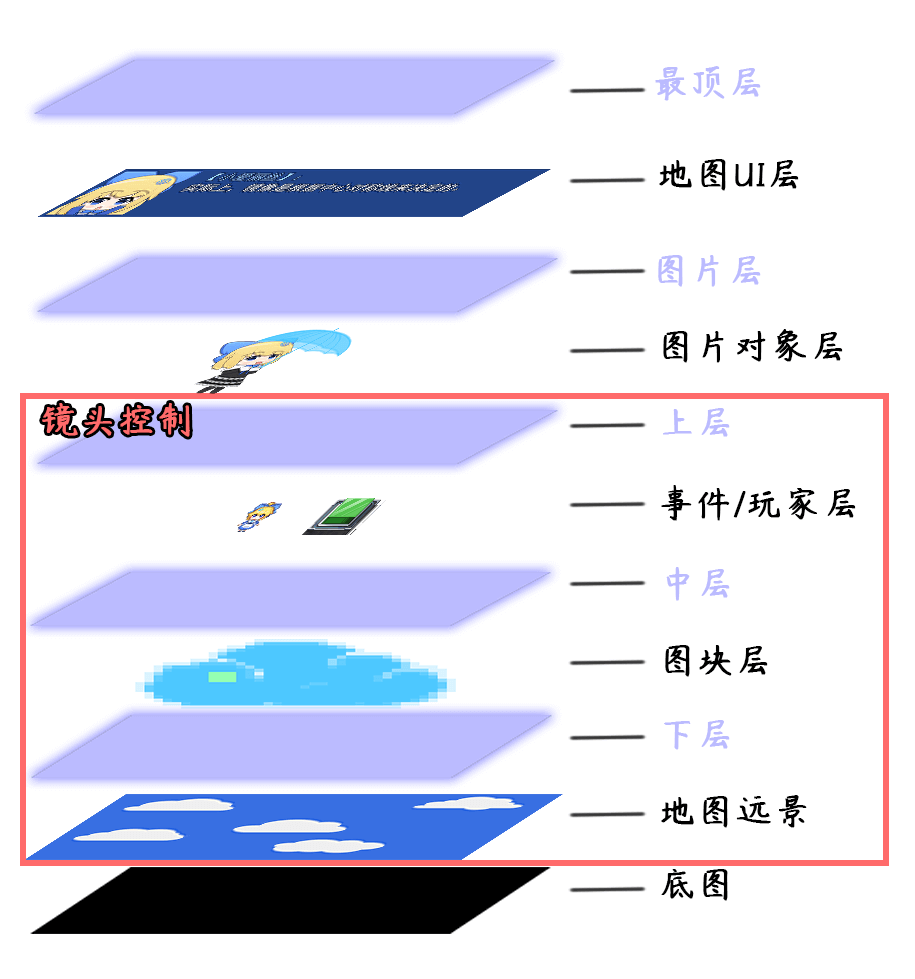

2）镜头控制的图层
在地图界面中，镜头控制 地图远景至上层 之间的所有图层。
镜头架
1）非循环地图 的镜头架
地图大小 就是 镜头架的大小。
在一般的地图中，镜头只能在限定的地图图块内进行移动。
如果地图比镜头还小，那么将会看见黑边：

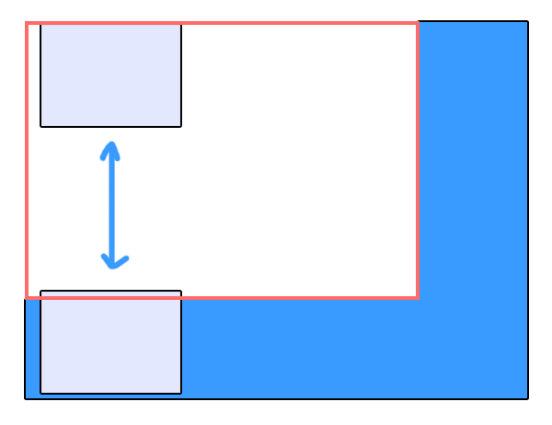

2）循环地图 的镜头架
循环地图中，镜头架的边缘是开放的。
超过了镜头架的顶部，镜头将会从底部出来。（蓝色部分为循环的地图）
镜头模式
镜头模式： 即镜头移动的模式，分为自动模式和观光模式两种。
自动模式
1）定义
自动模式： 即 镜头始终移动并聚焦于玩家 的镜头模式。
玩家移动到哪，镜头跟随到哪。
自动模式下，可以切换匀速移动、弹性移动。
（下图的白框为镜头初始位置）
2）聪明的镜头
聪明的镜头：若地图为循环结构，则镜头会选择循环中与目标的最短距离，来进行移动。
| 聪明的镜头会选择最短路径移动，但当 镜头墙 挡住镜头时，聪明的镜头可能会反方向移动，通过循环到达镜头墙的另一面，而不是直接穿过镜头墙。见：镜头墙摆放说明 。 |
3）聚焦偏移
聚焦偏移是指在 自动模式下，镜头看向玩家的中心点，额外偏移的位置量。
此功能与 固定看向 有点相似，
如果你想要看向某个事件，而不是从玩家的中心点进行聚焦偏移，那么使用固定看向指令即可。
观光模式
1）定义
观光模式： 即通过 鼠标或键盘 自由移动镜头的镜头模式。
将 鼠标接触窗体边缘 或者 键盘上下左右控制 移动镜头。
（键盘移动玩家 与 键盘移动镜头 功能相互排斥，配置时注意只开一个）
此模式类似于RTS即时战略类游戏的镜头操控。
2）控制台插件
地图界面中，附带了 控制台 插件：
Drill_LayerCameraConsole 地图UI - 活动地图镜头控制台
插件能够实现 鼠标移动镜头时 的箭头贴图效果。
3）定位按钮
点击左上角的头像按钮，能够将镜头瞬间定位回玩家自己。
此按钮可以通过地图按钮插件制作出来：
Drill_GaugeButton 鼠标 - 地图按钮集
固定看向
1）定义
固定看向： 即使得镜头 固定看向 某个位置或物体。
如果当前为自动模式，可以使得镜头移动聚焦于目标位置或物体。
如果当前为观光模式，可以使得镜头看向目标位置或物体，鼠标键盘无法移动。
2）看向指令
你可以设置 看向指定图块 或 看向事件。
| 固定看向设置后，镜头模式的指令操作都会被暂停，必须解除看向才能恢复。 |
位置越界设置： 插件指令可以越界设置比如位置（0,-60）或超出高度的位置（0,200）。
但如果地图是循环的，那么镜头会永远无法到达越界的目标位置，而不停地移动。
因为经过了一次循环，若高度为60，那么镜头的坐标会从 -1瞬间变成 59，反之亦然。
3）瞬间看向设置
镜头跟随玩家或看向某位置时，移动的时间与镜头移动速度有关。
如果镜头速度过慢，你可以设置”瞬间看向”。
把镜头强制拉到目标位置。
问题 - 1像素的偏移
1) 偏移原理
默认镜头移动是1至n像素 整数像素的形式进行移动。
地图弹性移动时，图块、背景和事件的移动值经常存在0.333、0.191之类的像素移动；
由于电脑只能对整数像素进行渲染，所以会造成图块和事件在特定的位置产生1像素的bug细节。
下图为早期版本的缝隙bug（v1.6之前的bug）：
镜头经过反复修正，终于使得1像素的偏移缝隙在大部分情况下不会再出现。
2) 细节bug
但是，如果在特定情况下。
细心观察，还是能够发现偏移的小细节：
| 镜头静态不动时，没有任何问题，而你如果突然走动一下，所有事件会向前偏移1像素，然后迅速恢复与地图同步。（偏移不会产生早期版本的缝隙） |
这部分的细节难以修正，因为地图图块和地图背景是先渲染，而事件是后渲染，这里的1像素，是建立在渲染的先后顺序的偏差上。
叠加变化
旋转/缩放/翻转
1）旋转
镜头能通过插件指令，旋转任意角度。
旋转效果和缩放效果可以叠加使用。（v1.9以前的旧版本不能）
另外注意，镜头旋转只影响 地图远景至上层 之间的所有图层。
如果你设置的UI位于 下层、中层或上层，则UI会一起受到旋转的变化。
可见前面章节图层与镜头。
2）缩放
镜头能通过插件指令，横向(缩放X) 或纵向(缩放Y) 缩放任意比例，还可以为负数。
旋转效果和缩放效果可以叠加使用。（v1.9以前的旧版本不能）
镜头旋转只影响 地图远景至上层 之间的所有图层。
如果你设置的UI位于 下层、中层或上层，则UI会一起受到旋转的变化。
可见前面章节图层与镜头。
3）翻转
本质上翻转就是 负数 形式的缩放或旋转。
比如下图的垂直翻转的插件指令效果是一模一样的。
水平翻转就是只缩放X为-1.00的结果。
垂直翻转就是只缩放Y为-1.00的结果。
顺时针翻转是旋转为180度的结果。
逆时针翻转是旋转为-180度的结果。
4）恢复默认
插件中可以设置在切换地图时自动恢复默认。
防止在旋转、缩放状态时离开地图，把叠加变化带到下一个地图里。
整体平移
1）整体平移
整体平移： 是指镜头控制的所有图层都平移一段距离。（可见2）镜头控制的图层 ）
由于 图片层和最顶层 不受控制，因此可以看到下图的错位效果，
空白的区域可以放自定义的ui结构。
| 由于整体平移会改变 鼠标点击、UI对齐 的中心位置，因此若你要使用此功能，最好检查一下UI/地图UI/鼠标 类型的插件是否为最新的，旧版插件可能会发生错位，详细看看：2）整体平移兼容问题 |
2）边缘遮挡层
边缘遮挡层： 是指整体平移时防止玩家看到边缘的遮挡层。
如下图白色部分就是遮挡层。
你可以通过配置关闭遮挡层，看看镜头的边缘是如何工作的。
（可以看到地图管理层的图块是根据镜头位置，实时拼接的）
边缘遮挡层还能修改颜色，用于适配空白区域的底色。
边缘图块
由于地图中不同层次的运行结构不一样，在变换镜头时，会看见一些特殊情况。
比如，在插件中，关闭 ”缩小强制刷新” 设置。
通过插件指令设置镜头缩小至0.5，
可以看到事件（红箭头）、背景（紫箭头）、图块（黄箭头）是三个分离的层次结构。
使用插件指令旋转12度时，也可以看到部分黑边，都属于正常现象。
需要注意的是，这些旋转看到的黑边、边角的事件，都不会被 视野触发 激活独立开关，必须要在标准的 矩形视野 范围内才会被激活。
兼容问题
1）缩放兼容问题
由于镜头涉及脚本很多方面，镜头插件只能提供单纯的图像缩放，无法顾及其他插件。仍然需要外部插件主动配合。
比如，鼠标的触发面积与地图镜头从原理上互不相通，但是镜头缩小后，鼠标触发面积显然也需要缩小。所以需要专门兼容镜头插件。（现鼠标触发插件已兼容缩放）
再比如，地图ui部件、鼠标辅助面板，也不会与地图一起缩放，这可能会造成比例不对的错位现象。（后期会慢慢给其它插件的缩放情况做兼容）
所以，在控制镜头缩放时，你需要考虑现有的一些功能插件，是否支持镜头缩放，会不会在缩放后错位。
2）整体平移兼容问题
由于镜头的所有子插件都要 靠自己 来处理与镜头的平移关系。
因此旧版的插件，不一定能适配镜头最新的功能，可能会出现下面的错位：
如果出现了此问题，及时更新插件即可。
高级功能
镜头墙
镜头墙： 是指一种阻止镜头单向 向上/下/左/右 移动的墙。
如果玩家越过了墙壁线，则镜头将不再受阻止。
镜头墙只在 自动模式 下有效，观光模式下镜头墙会失效。
1）单向墙
图中红色部分为镜头墙的墙面，如果玩家在左墙的左边，则会被墙阻挡，只要在左墙的右边，墙就失效。
2）双向墙
一个事件可以同时拥有左墙和右墙，玩家在事件左边，右墙失效，左墙启用。而玩家去事件右边，右墙启用，左墙失效。可以使得镜头有隔墙划分的效果。
需要注意的是，左墙右墙的实际位置都在事件的左侧边线。上墙下墙的实际位置都在事件的上侧边线。
3）宽地图中的墙
以向上的墙为例，当镜头看到了指定的墙（红色部分），那么镜头就会被事件的镜头墙顶起。因为，玩家在上墙的上边，会被墙阻挡，只要在上墙的下面，墙就失效。
4）镜头墙与缩放
如果设置了镜头墙，缩放0.5时；
镜头墙会仍然保持阻塞，挤压镜头，造成向左上方放大。
5）镜头墙摆放说明
| 循环地图中，镜头墙放在镜头起始区域内会失效。 |
由于镜头墙在起始区域内存在不可避免的复杂数学计算误差问题，因此摆放在下图蓝色区域内位置的镜头墙，都会失效。
举个例子：
屏幕分辨率为 816x624，除以48，可得出镜头占图块 17x13的面积。那么：
如果有横向循环，则0≤x≤17的范围内，放置左右镜头墙会失效。
如果有纵向循环，则0≤y≤13的范围内，放置上下镜头墙会失效。
以舞台管理层为例子，地图只有横向循环。
镜头墙如果放在 0≤x≤17 的位置，则会失效。
那么，怎样实现x=0的镜头墙呢？
很简单，设计完后，让地图整体向左移动1图块，这样镜头墙的位置就变成了65，而不是0了。相当于利用循环的特性，实现避免镜头墙处于0≤x≤17的情况。
| 循环地图中，尽量确保地图足够大，防止聪明的镜头进行意外的移动。 |
原理可见：聪明的镜头 。
聪明的镜头，在循环地图中，会选择最短路径进行移动。
如果镜头被镜头墙挡住时，玩家走的位置太远，镜头会重新考虑最短路径，可能会向反方向移动。
要解决此问题，把地图的长宽拉大即可，
这样最短路径就不会考虑走反方向的情况了。
视野触发
视野触发： 指事件进入镜头视野后，触发独立开关。
来自插件：
Drill_EventSightSwitch 物体 - 镜头视野开关
可以去看看“8.物体 > 大家族-开关.docx”的开关结构。
可以去示例中看看 体积管理层 的”发现秘密声”事件。
或者 地图UI管理层 的 镜头视野开关 事件。
